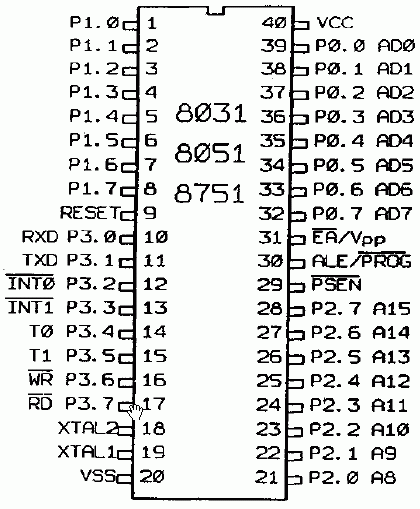

单片机外形图如下:
引脚 | 功能 | 其他 |
---|---|---|
VCC | 电源 +5V | |
VSS | 电源接地 | |
XTAL1 | 系统时钟的反相放大器输入端 | |
XTAL2 | 系统时钟的反相放大器输出端 | |
RESET | 重置引脚/备用电源 | |
EA/Vpp | 读取外部程序代码,低电位工作 | |
ALE/PROG | 地址锁存允许信号 | |
PSEN | 程序存储允许 | |
PORT0 | 8 位宽的漏极开路双向输入输出端口 | |
PORT2 | 具有内部提升电路和双向 I/O 端口 | |
PORT1 | 具有内部提升电路和双向 I/O 端口 | |
PORT3 | 具有内部提升电路和双向 I/O 端口
P3.0 RXD 串行通信输入 P3.1 TXD 串行通信输出 P3.2 INT0 外部中断 0 输入 P3.3 INT1 外部中断 1 输入 P3.4 T0 计时计数器 0 输入 P3.5 T1 计时计数器 1 输入 P3.6 WR 外部随机存储器的写入信号 P3.7 RD 外部随机存储器的读取信号 |
